Артикул: 236195

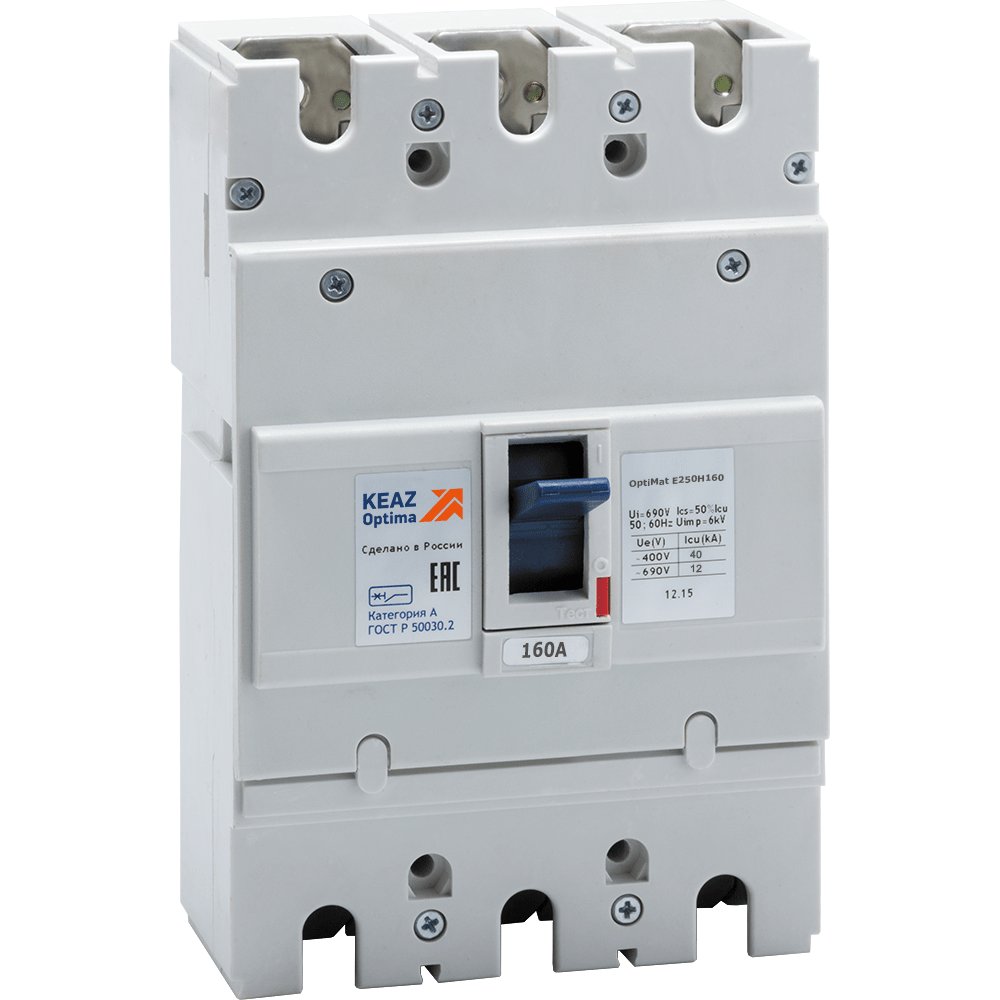

OptiMat E250H160-ОМ4-РЕГ
КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)160
Номинальное напряжение изоляции Ui (В)690
Уставки рабочего тока расцепителя IR (А)160
Номинальное импульсное напряжение Uimp (кВ)6
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>400
Предельная коммутационная способность переменного тока Icu (кА)12
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)50
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)12
Предельная коммутационная способность переменного тока Icu при 400АС (кА)40
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиМорской регистр (РМРС)
Наличие приводаручной
Частота (Гц)50/60
Вид расцепителейтепловой и электромагнитный
Способ установкистационарный с креплением на панели
Тип оборудованияВыключатель автоматический
Количество полюсов3
Средний срок службы (лет)10
Способ крепления (монтажа)винт
Дополнительный расцепительНет
Высота (мм)165
Ширина (мм)105
Контрольная температура (°С)45
Глубина (мм)60
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
Вид присоединяемых проводниковшина/провод
Рабочая температураот -60°С до +40°С
Присоединение внешних проводниковпереднее
Макс. сечение присоединяемых шин (мм)150
Вспомогательные (свободные) контактыНет
Номинальный продолжительный ток Iu (А)160
Категория применения по селективностинеселективный
Макс. сечение присоединяемых проводов (мм²)120
Включено в реестр промышленной продукции РФ1
Уставка расцепителей токов короткого замыкания1600А
Климатическое исполнение и категория размещенияОМ4
Напряжение AC (В)690
Уставки по току мгновенного срабатывания расцепителя Ii (А)1600
Возможность самостоятельного подключения дополнительных устройств1
