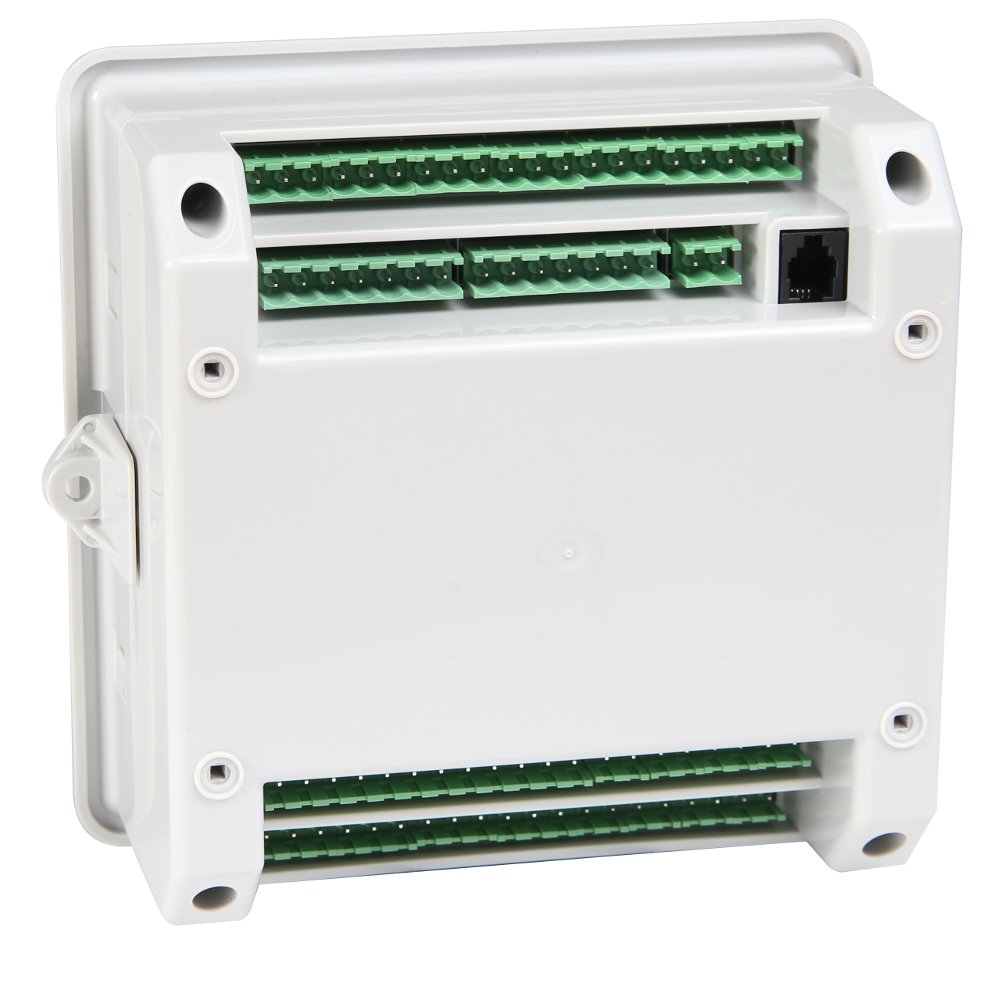

Артикул: 285581
OptiSave H-233-G-У3
КЭАЗ
Блок OptiSave Н-233-G применяется в схемах АВР на 2 ввода без секционного выключателя, где в качестве одного из вводов может быть сеть или генератор, а также позволяет управлять 3-мя коммутационными аппаратами и осуществлять интеграцию в систему удаленного контроля и управления по протоколу Modbus RTU.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMРеле контроля питания (EC002057)
Степень защиты (IP)IP54

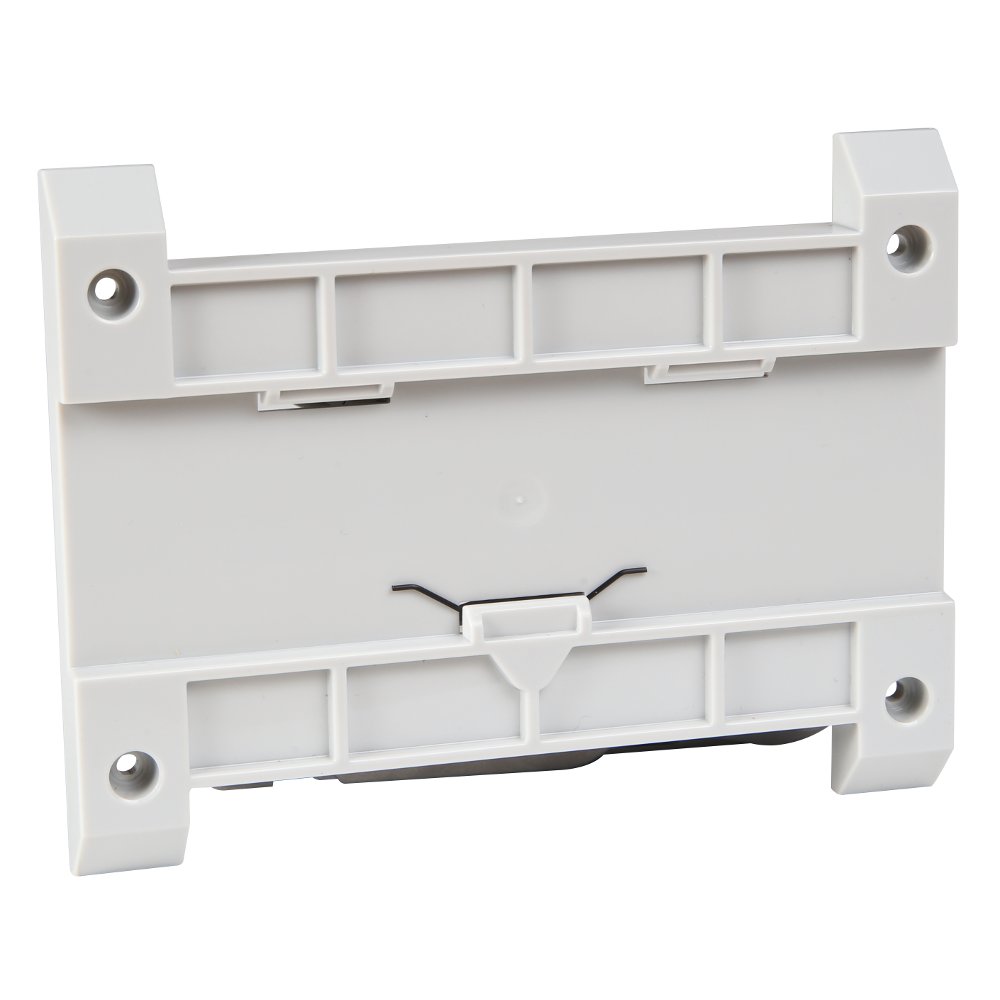

Монтаж на DIN-рейку1
Прочие характеристики
Частота (Гц)50/60
Тип оборудованияБлок автоматического ввода резерва
Аварийная индикация1
Степень загрязнения2
Контроль перекоса фаз1
Контроль "слипания" фаз1
Управление контакторами1
Тип контролируемой линииТрёхфазная четырёхпроводная L1, L2, L3, N
Индикация состояния вводов1
Высота (мм)155
Ширина (мм)155
Глубина (мм)77
Чувствительность к обрыву фазы1
Рабочая температураот -40°С до +40°С
Количество контролируемых вводов2
Контроль минимального трехфазного напряжения1
Контроль максимального трехфазного напряжения1
Подходит для установки в распределительный щит1
Управление автоматическими выключателями с ЭМП1
Функция гистерезиса для трехфазного напряжения1
Максимальный ток нагрузки АС1 при напряжении 250В (А)16
Питание одного из вводов от генераторной установки1
Управление выключателями нагрузки с мотор-приводами1
Напряжение AC (В)230
Максимальная задержка включения реле резервного ввода (с)900
Управление автоматическими выключателями с мотор-приводами1
Поддерживаемое количество управляемых коммутационных аппратов3
Индикация состояния коммутационных аппаратов "включен/отключен"1
Питание основного и резервного ввода от трансформаторной подстанции1
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален"1
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с)360
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с)900
