Артикул: 287078
БЗАВ-АВМ10СВ/НВ-OptiMat A-800-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03
КЭАЗ

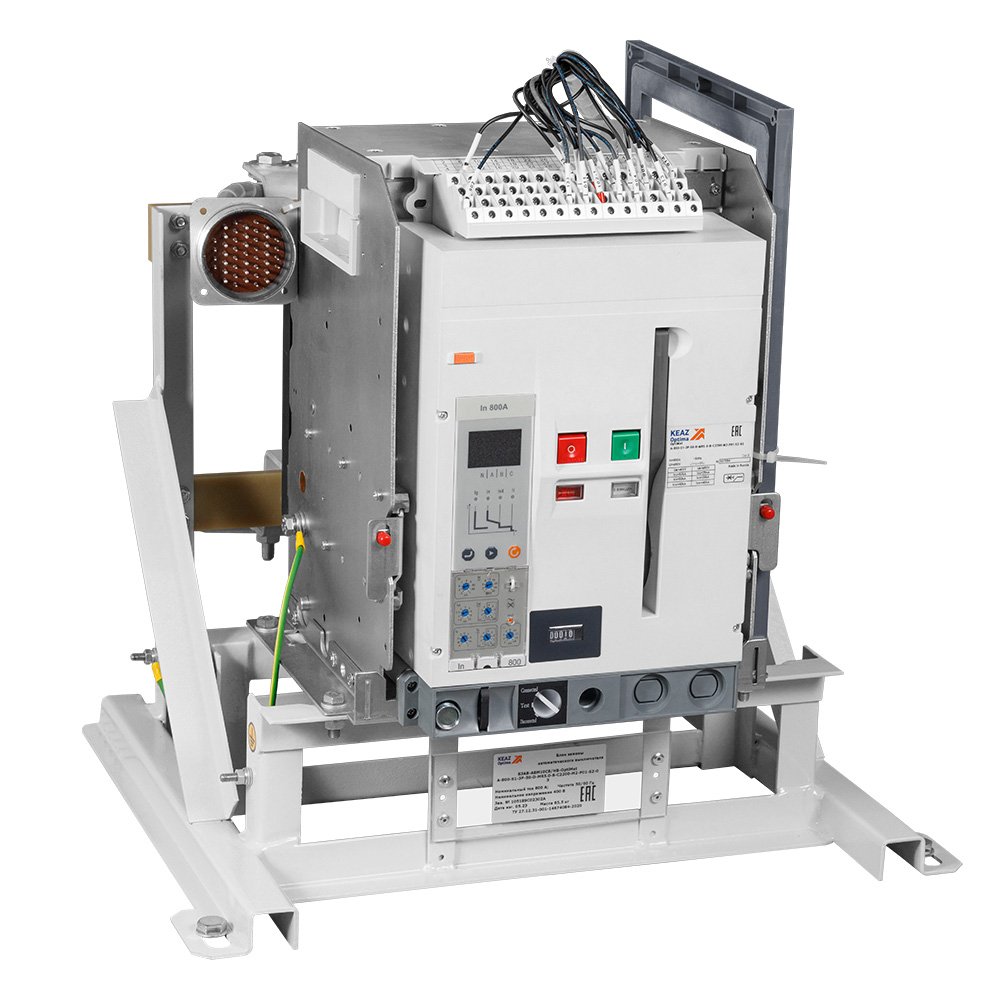

Ретрофит на базе выключателя OptiMat A-800-S1-3P-50-D-MR5.0-B-C2200-M2-P01-S2-03.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP00
Номинальный ток In (А)800
Номинальное напряжение изоляции Ui (В)690
Номинальное импульсное напряжение Uimp (кВ)8
Уставки по времени срабатывания расцепителя при токе 6IR (с)1; 2; 4; 8; 12; 16; 20; 24; 30
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)50
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)25
Предельная коммутационная способность переменного тока Icu при 400АС (кА)50
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 0,95; 0,98; 1
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)20
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)2;3;4;6;8;10;12; 15; OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5;2;2,5;3;4;5;6;8;10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)A,D,C,D,E,F,G,H,J
Прочие характеристики
Тип токаAC
ТипоразмерS1-Первый габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Защитные шторки1
Наличие привода220V AC/DC
Тип подключенияболтовое соединение
Тип расцепителяMR5.0
Частота (Гц)50/60
Вид расцепителейэлектронный
Способ установкивыдвижной
Тип оборудованияВыключатель автоматический
Количество полюсов3
Катушка включения (В)230 В АС/220 В DC
Вибро-сейсмо стойкость9
Способ крепления (монтажа)болтовое соединение
Независимый расцепитель (В)230 В АС/220 В DC
Дополнительный расцепительНет
Высота (мм)512
Ширина (мм)535
Механический счётчик циклов1
Глубина (мм)472
Стандарт российский (ГОСТ, ТУ)ТУ 27.12.31-001-14674084-2020
Вид присоединяемых проводниковшина/провод
Второй независимый расцепительНет
Ретрофит для замены выключателейАВМ10СВ/НВ
Присоединение внешних проводниковзаднее
Вспомогательные (свободные) контакты6c
Номинальный продолжительный ток Iu (А)800
Категория применения по селективностиселективный
Расцепитель минимального напряжения (В)Нет
Макс. сечение присоединяемых проводов (мм²)4х150
Макс. сечение присоединяемых медных шин (мм)8х60
Регулировка максимальных расцепителей тока1
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов6
Количество вспомогательных размыкающих контактов6
Номинальный кратковременно выдерживаемый ток Icw (А)40
Номинальное напряжение питания цепи управления Us (В)230AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)40
Возможность самостоятельного подключения дополнительных устройств1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0,1;0,2;0,3;0,4;
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)A,D,C,D,E,F,G,H,J
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)0,1;0,2;0,3;0,4;Х
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)0,1;0,2;0,3;0,4;Х
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)0,1;0,2;0,3;0,4;Х
