Артикул: 312304
БЗАВ-АВМ4СВ/НВ-OptiMat D630N-MR2-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-РВЦ
КЭАЗ

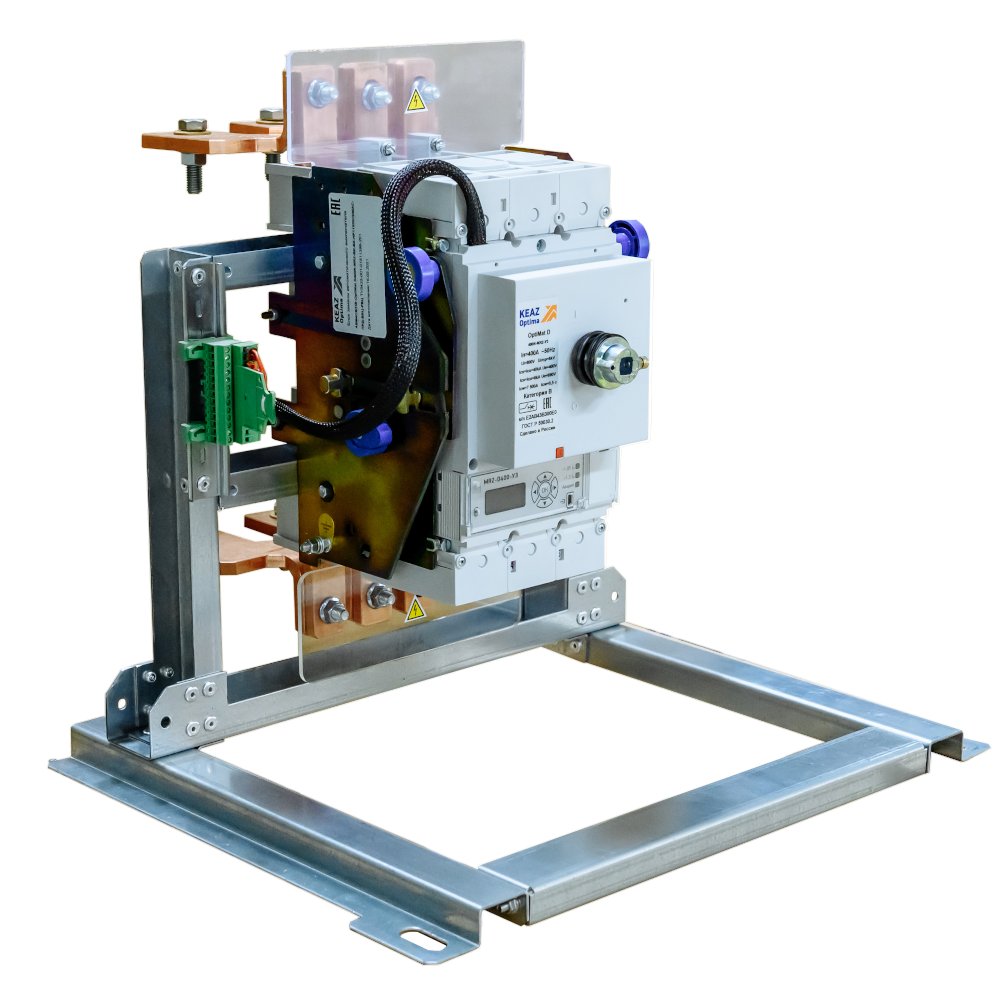

Ретрофит на базе выключателя OptiMat D630N-MR2-У3.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Номинальный ток In (А)630
Номинальное напряжение изоляции Ui (В)800
Уставки рабочего тока расцепителя IR (А)250; 270; 290; 310; 330; 350; 370; 390; 410; 430; 450; 470; 490; 510; 530; 550; 570; 590; 610; 630
Номинальное импульсное напряжение Uimp (кВ)8
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5; 1; 2; 4
Предельная коммутационная способность переменного тока Icu (кА)40
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>40
Предельная коммутационная способность переменного тока Icu при 690AC (кА)8
Предельная коммутационная способность переменного тока Icu при 400АС (кА)40
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)2; 4; 8; 16
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)40
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)8
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Прочие характеристики
Тип токаAC
Заменено на323789
Тип изделияВыключатель автоматический
Наличие приводаПРД
Частота (Гц)50
Вид расцепителейэлектронный
Тип оборудованияВыключатель автоматический
Рабочая высота, (м)2000
Количество полюсов3
Способ крепления (монтажа)болт
Независимый расцепитель (В)НР110DC/230AC
Стандарт российский (ГОСТ, ТУ)ТУ3422-062-05758109-2015
Вид присоединяемых проводниковшина/провод
Рабочая температураот -40°С до +70°С
Наличие независимого расцепителя1
Предельный ток селективности Is (кА)7
Присоединение внешних проводниковпереднее
Вспомогательные (свободные) контактыДа
Номинальный продолжительный ток Iu (А)630
Категория применения по селективностиселективный
Рабочий диапазон сетевого напряжения (В)24-690
Макс. сечение присоединяемых проводов (мм²)120
Макс. сечение присоединяемых медных шин (мм)6х32
Регулировка максимальных расцепителей тока1
Размер упаковочного ярлыка (для печати)(Не исп)100х60
Климатическое исполнение и категория размещенияУ3
Номинальный кратковременно выдерживаемый ток Icw (А)7500
Напряжение AC (В)690
Время номинально кратковременно выдерживаемого тока tcw (с)0.5
Уставки по току мгновенного срабатывания расцепителя Ii (А)7500
Возможность самостоятельного подключения дополнительных устройств1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)1 ; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig (А)0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
