Артикул: 321641

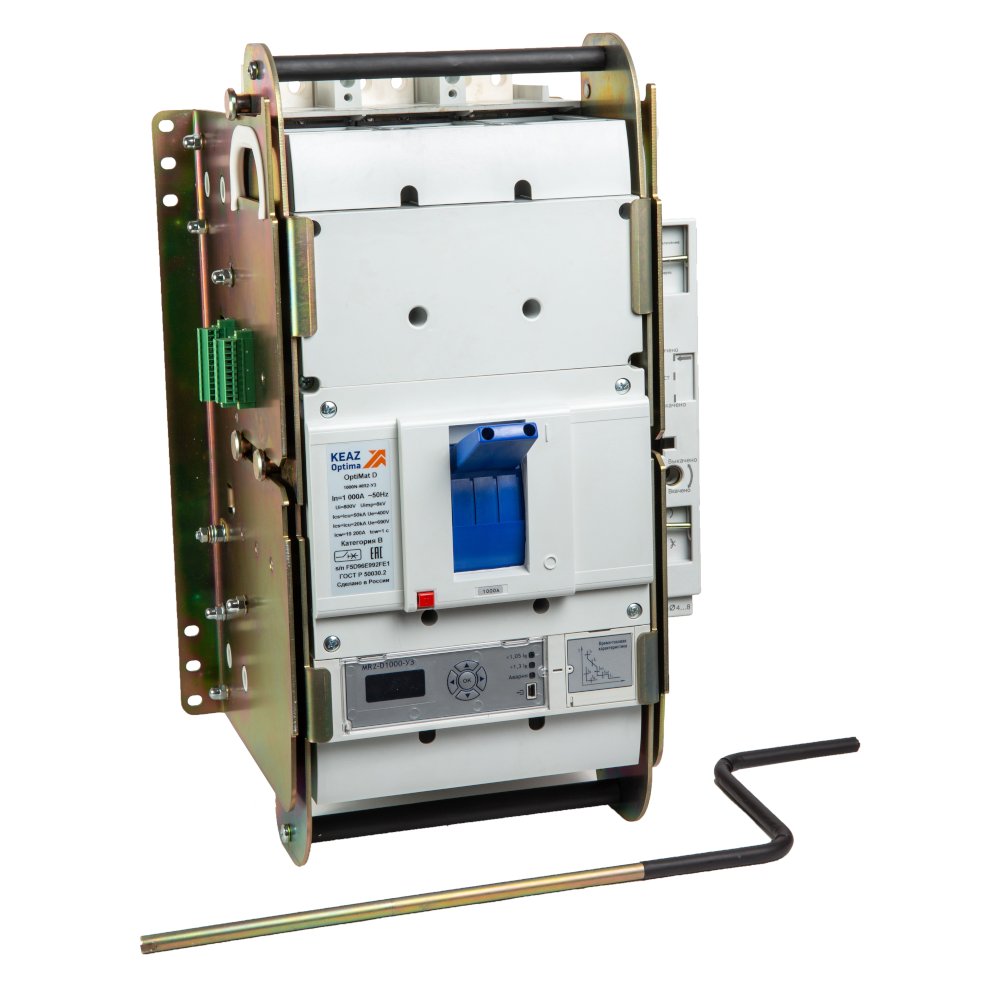

OptiMat D800N-D-MR2-У3
КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 800 А.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP30
Номинальный ток In (А)800
Номинальное напряжение изоляции Ui (В)800
Уставки рабочего тока расцепителя IR (А)320; 360; 400; 440; 480; 520; 560; 600; 640; 680; 720; 760; 800
Номинальное импульсное напряжение Uimp (кВ)8
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5; 1; 2; 4
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>400
Предельная коммутационная способность переменного тока Icu (кА)20
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu (кА)<sub>2</sub>50
Предельная коммутационная способность переменного тока Icu при 690AC (кА)20
Предельная коммутационная способность переменного тока Icu при 400АС (кА)50
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)2; 4; 8; 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)0,4 - 0,6 - 0,8 - 1,0
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Вид рукояткицентральная
Наличие приводаручной
Тип подключенияболтовое соединение
Тип расцепителяMR2.0
Частота (Гц)50
Вид расцепителейэлектронный
Способ установкивыдвижной
Тип оборудованияВыключатель автоматический
Рабочая высота, (м)2000
Количество полюсов3
Категория примененияB
Вибро-сейсмо стойкость9
Тип элемента управлениярычажковый (перекидной рычаг)
Способ крепления (монтажа)винт
Высота (мм)506
Ширина (мм)296
Глубина (мм)314
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
С расцеплением под напряжением1
Вид присоединяемых проводниковшина/провод
Моторный привод (дополнительно)1
Рабочая температураот -40°С до +70°С
Присоединение внешних проводниковпереднее
Вспомогательные (свободные) контактыНет
Номинальный продолжительный ток Iu (А)800
Категория применения по селективностиселективный
Расположение рукоятки ручного приводапереднее
Рабочий диапазон сетевого напряжения (В)24-690
Комплексная защита от замыканий на землю1
Макс. сечение присоединяемых проводов (мм²)180
Макс. сечение присоединяемых медных шин (мм)24х50
Включено в реестр промышленной продукции РФ1
Регулировка максимальных расцепителей тока1
Возможность установки индикатора отключения1
Диапазон регулировки теплового расцепителя (А)0,4-1In
Уставка расцепителей токов короткого замыкания1,5-10In
Климатическое исполнение и категория размещенияУ3
Номинальный кратковременно выдерживаемый ток Icw (А)19200
Напряжение AC (В)690
Время номинально кратковременно выдерживаемого тока tcw (с)1
Уставки по току мгновенного срабатывания расцепителя Ii (А)9600
Возможность самостоятельного подключения дополнительных устройств1
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)0-0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0; 0,082; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
