Артикул: 334070

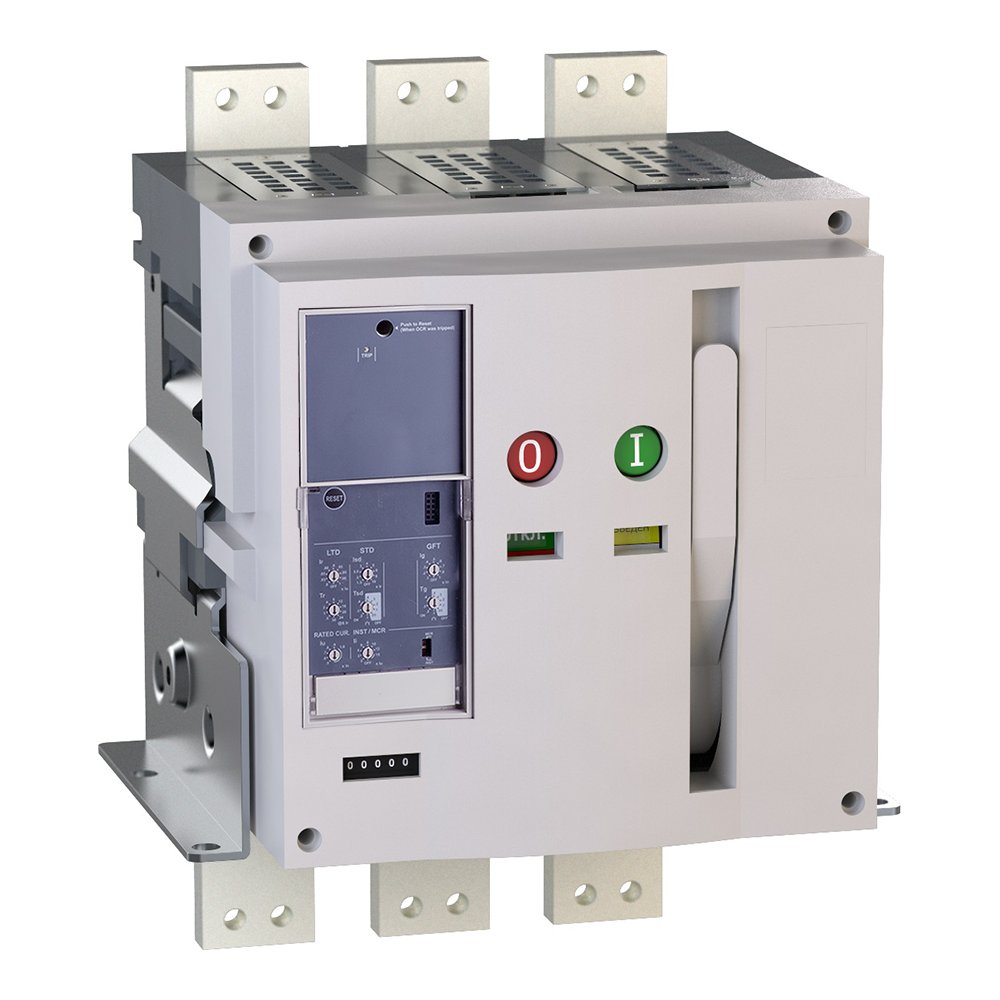

OptiMat A-3200-S4-3P-100-F-MR7.0-BH-C2202-M2-P00-S1-06

КЭАЗ

Цена по запросу

Технические характеристики

Электрические характеристики

Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)3200
Номинальное напряжение изоляции Ui (В)1000
Номинальное импульсное напряжение Uimp (кВ)12
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5;1;2;4;8;12;16;20
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)100
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)85
Предельная коммутационная способность переменного тока Icu при 400АС (кА)100
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)85
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF

Прочие характеристики

Тип токаAC
ТипоразмерS4-Четвёртый габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие привода220V AC/DC
Тип расцепителяMR7.0
Частота (Гц)50/60
Вид расцепителейэлектронный
Способ установкистационарный
Тип оборудованияВыключатель автоматический
Количество полюсов3
Катушка включения (В)230V AC/220V DC
Независимый расцепитель (В)230V АС/220V DC
Дополнительный расцепительНет
Высота (мм)311
Ширина (мм)421
Механический счётчик циклов1
Глубина (мм)334
Контакт готовности к включению1
Вид присоединяемых проводниковшина
Второй независимый расцепительНет
Наличие минимального расцепителя1
Присоединение внешних проводниковзаднее с увеличенным расстоянием между выводами
Вспомогательные (свободные) контакты6з+6р
Номинальный продолжительный ток Iu (А)3200
Категория применения по селективностиселективный
Расцепитель минимального напряжения (В)230V AC/220V DC
Регулировка максимальных расцепителей тока1
Размер упаковочного ярлыка (для печати)(Не исп)100х60
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов6
Количество вспомогательных размыкающих контактов6
Номинальный кратковременно выдерживаемый ток Icw (А)85
Номинальное напряжение питания цепи управления Us (В)230V AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)85
Возможность самостоятельного подключения дополнительных устройств1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)0,05;0,1;0,2;0,3;0,4
