Артикул: 341041

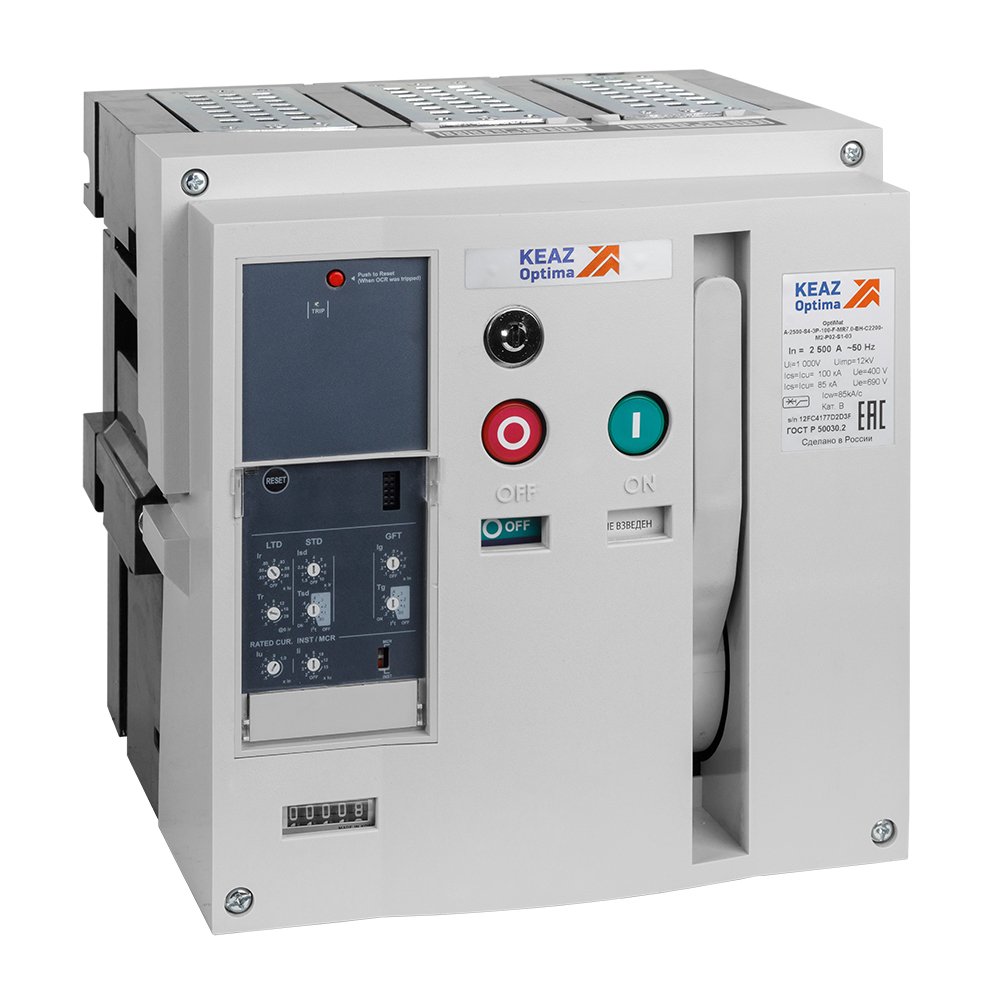

Подвижная часть OptiMat A-800-S2-3P-65-MP-MR7.0-C2200-M2-P04-S1-06
КЭАЗ
Цена по запросу
Технические характеристики
Электрические характеристики
Степень защиты (IP)IP20
Номинальный ток In (А)800
Номинальное напряжение изоляции Ui (В)1000
Номинальное импульсное напряжение Uimp (кВ)12
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5;1;2;4;8;12;16;20
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)65
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)0,4;0,43;0,45;0,48;0,5;0,53;0,56;0,58;0,6;0,63;0,65;0,68;0,7;0,72;0,75;0,78;0,8;0,83;0,85;0,88;0,9;0,93;0,95;0,98;1;OFF
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)65
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)50
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие привода220V AC/DC
Тип расцепителяMR7.0
Частота (Гц)50/60
Вид расцепителейэлектронный
Тип оборудованияПодвижная часть выключателя
Катушка включения (В)230V AC/220V DC
Независимый расцепитель (В)230V АС/220V DC
Механический счётчик циклов1
Контакт готовности к включению1
Второй независимый расцепительНет
Вспомогательные (свободные) контакты6з+6р
Номинальный продолжительный ток Iu (А)800
Блокировка кнопок ВКЛ/ОТКЛ навесным замком1
Климатическое исполнение и категория размещенияУ3
Номинальный кратковременно выдерживаемый ток Icw (А)50
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)50
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)0,05;0,1;0,2;0,3;0,4
