Артикул: 347310

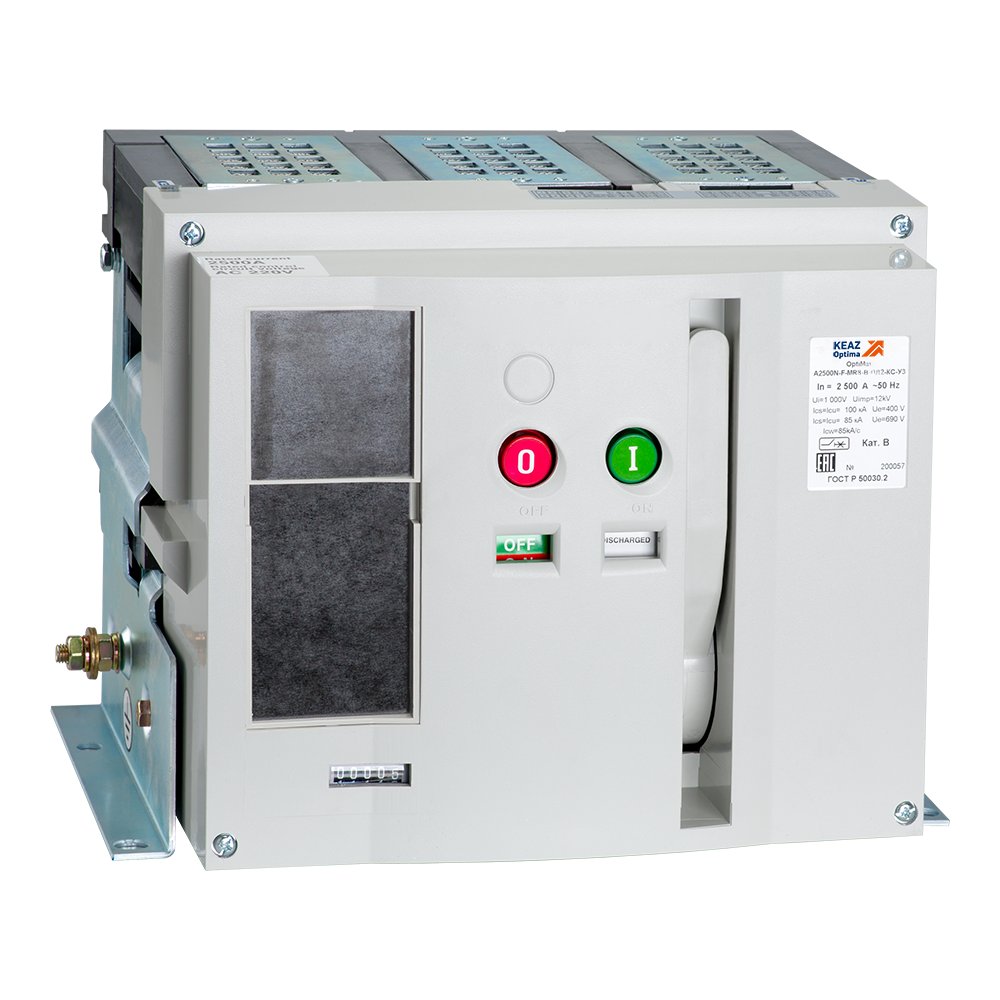

OptiMat A-800-S2-4P-85-F-MR0-B-C2200-M2-P04-S1-06
КЭАЗ
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP20
Номинальный ток In (А)800
Номинальное напряжение изоляции Ui (В)1000
Номинальное импульсное напряжение Uimp (кВ)12
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)85
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)65
Предельная коммутационная способность переменного тока Icu при 400АС (кА)85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)85
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)65
Прочие характеристики
Тип токаAC
ТипоразмерS2-Второй габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие привода220V AC/DC
Тип расцепителяMR0
Вид расцепителейбез расцепителей
Способ установкистационарный
Тип оборудованияВыключатель автоматический
Количество полюсов4
Катушка включения (В)230V AC/220V DC
Независимый расцепитель (В)230V АС/220V DC
Дополнительный расцепительНет
Высота (мм)310
Ширина (мм)461
Механический счётчик циклов1
Глубина (мм)349
Контакт готовности к включению1
Вид присоединяемых проводниковшина
Второй независимый расцепительНет
Присоединение внешних проводниковзаднее
Вспомогательные (свободные) контакты6з+6р
Номинальный продолжительный ток Iu (А)800
Категория применения по селективностинеселективный
Расцепитель минимального напряжения (В)Нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком1
Регулировка максимальных расцепителей тока1
Размер упаковочного ярлыка (для печати)(Не исп)100х60
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов6
Количество вспомогательных размыкающих контактов6
Номинальный кратковременно выдерживаемый ток Icw (А)50
Номинальное напряжение питания цепи управления Us (В)230V AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)50
Возможность самостоятельного подключения дополнительных устройств1
