Артикул: 350272

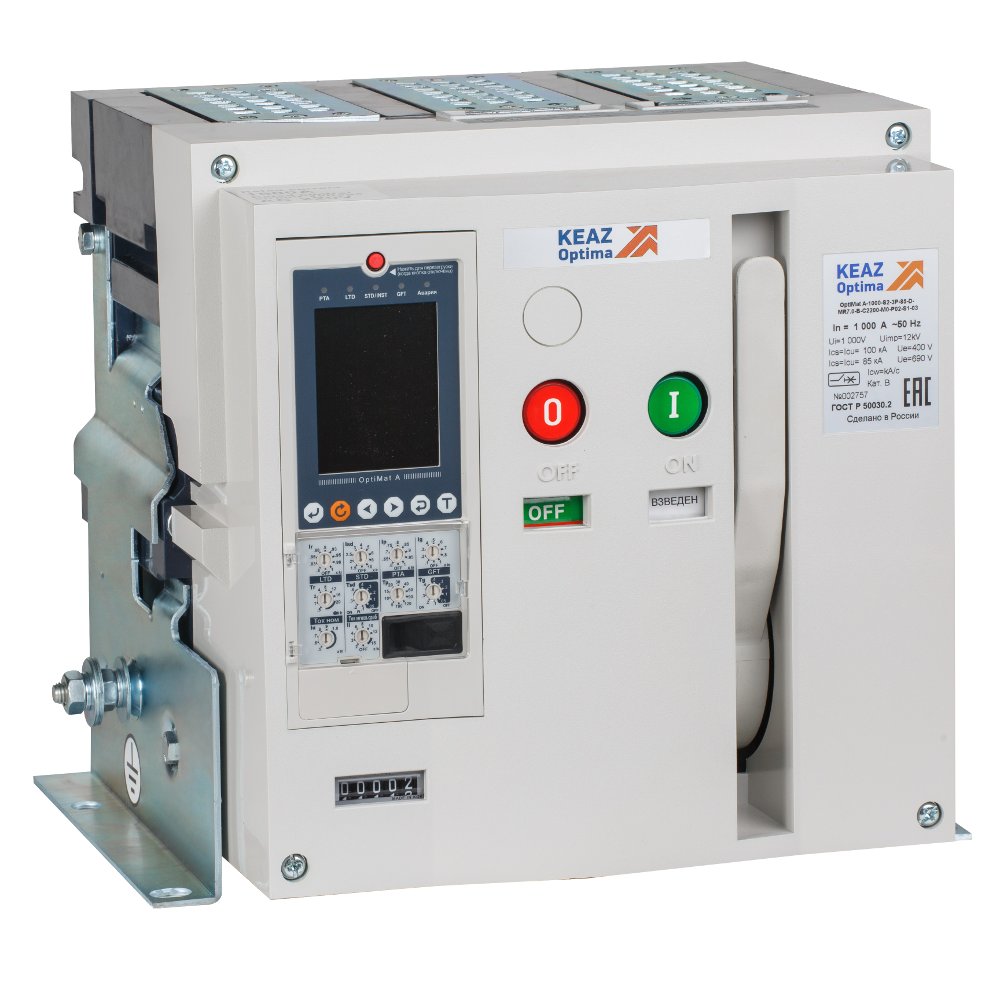

Подвижная часть OptiMat A-4000-S4-4P-100-MP-MR8.1-C2200-M2-P04-S1-06
КЭАЗ
Цена по запросу
Технические характеристики
Электрические характеристики
Степень защиты (IP)IP20
Номинальный ток In (А)4000
Номинальное напряжение изоляции Ui (В)1000
Номинальное импульсное напряжение Uimp (кВ)12
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5;1;2;4;8;12;16;20
Номинальное рабочее напряжение переменного тока Ue (В)<sub>2</sub>690
Предельная коммутационная способность переменного тока Icu (кА)100
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)85
Предельная коммутационная способность переменного тока Icu при 400АС (кА)100
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)0,4;0,5;0,6;0,7;0,8;0,9;1;OFF
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 690AC (кА)85
Уставки по току мгновенного срабатывания расцепителя Ii в кратности к номинальному току (Ii/In)2;3;4;6;8;10;12;15;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5;2;2,5;3;4;5;6;8;10;OFF
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к номинальному току (Ig/In)0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;1;OFF
Прочие характеристики
Тип токаAC
ТипоразмерS4-Четвёртый габаритный размер
Тип изделияВыключатель автоматический
Тип приёмкиОТК
Наличие привода220V AC/DC
Тип расцепителяMR8.1
Частота (Гц)50/60
Вид расцепителейэлектронный
Тип оборудованияПодвижная часть выключателя
Количество полюсов4
Катушка включения (В)230V AC/220V DC
Независимый расцепитель (В)230V АС/220V DC
Механический счётчик циклов1
Контакт готовности к включению1
Вид присоединяемых проводниковшина
Второй независимый расцепительНет
Вспомогательные (свободные) контакты6з+6р
Номинальный продолжительный ток Iu (А)4000
Категория применения по селективностиселективный
Расцепитель минимального напряжения (В)Нет
Блокировка кнопок ВКЛ/ОТКЛ навесным замком1
Регулировка максимальных расцепителей тока1
Климатическое исполнение и категория размещенияУ3
Количество вспомогательных замыкающих контактов6
Количество вспомогательных размыкающих контактов6
Номинальный кратковременно выдерживаемый ток Icw (А)85
Номинальное напряжение питания цепи управления Us (В)230AC/DC
Напряжение AC (В)400
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)85
Возможность самостоятельного подключения дополнительных устройств1
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0,05;0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t вкл.) (с)0,1;0,2;0,3;0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (I2t выкл.) (с)0,05;0,1;0,2;0,3;0,4
