Артикул: 353180

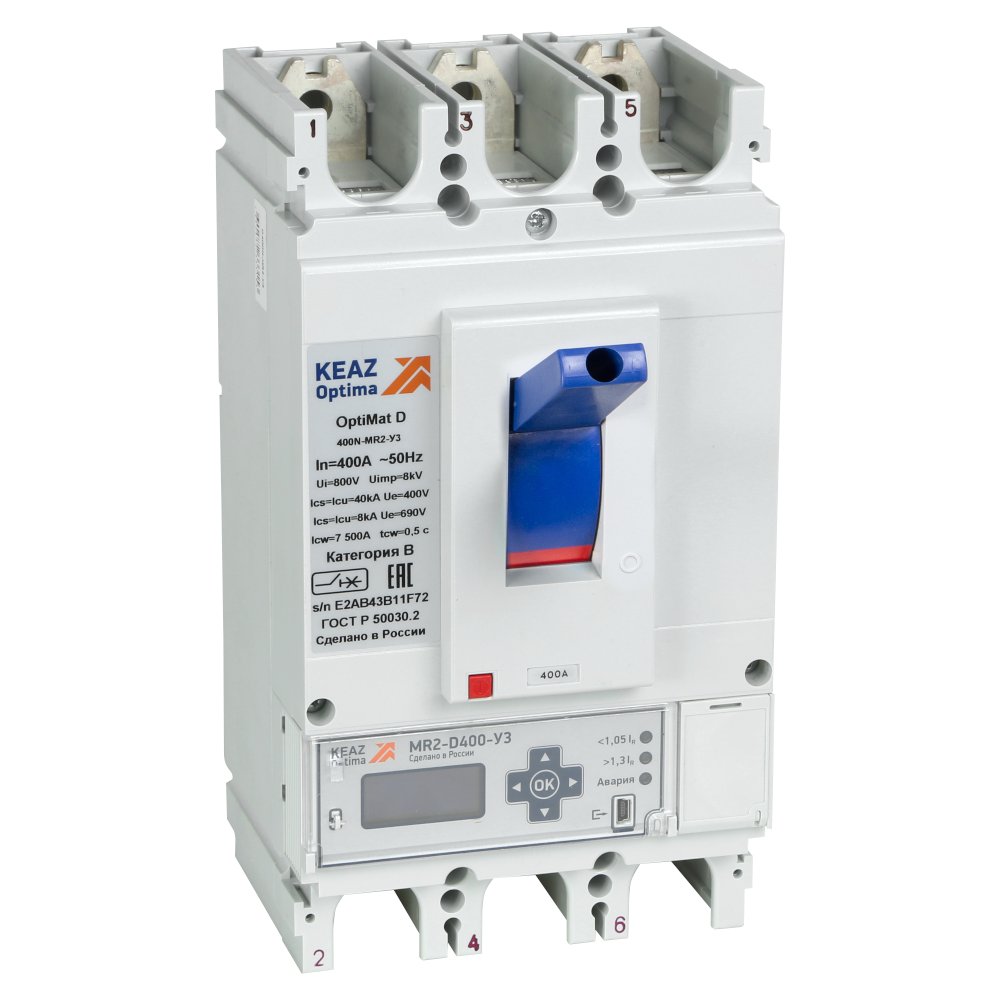

OptiMat D400N-MR1-У3-РЕГ
КЭАЗ
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.
Цена по запросу
Технические характеристики
Электрические характеристики
Класс ETIMСиловой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
Степень защиты (IP)IP30
Номинальный ток In (А)400
Номинальное напряжение изоляции Ui (В)800
Уставки рабочего тока расцепителя IR (А)160; 180; 200; 220; 240; 260; 280; 300; 320; 340; 360; 380; 400
Номинальное импульсное напряжение Uimp (кВ)8
Уставки по времени срабатывания расцепителя при токе 6IR (с)0,5; 1; 2; 4
Номинальная рабочая наибольшая отключающая способность Ics (% Icu)100
Предельная коммутационная способность переменного тока Icu при 690AC (кА)8
Предельная коммутационная способность переменного тока Icu при 400АС (кА)40
Уставки по времени срабатывания расцепителя при токе 6IR с функцией тепловая память (с)2; 4; 8; 12; 16
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)1,5; 2; 3; 4; 5; 6; 7; 8; 9; 10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)0,4 - 0,6 - 0,8 - 1,0
Прочие характеристики
Тип токаAC
Тип изделияВыключатель автоматический
Тип приёмкиРечной регистр (РРР)
Вид рукояткицентральная
Наличие приводаручной
Тип подключенияболтовое соединение
Тип расцепителяMR1.0
Частота (Гц)50
Вид расцепителейэлектронный
Способ установкистационарный
Тип оборудованияВыключатель автоматический
Рабочая высота, (м)2000
Количество полюсов3
Категория примененияA
Вибро-сейсмо стойкость9
Тип элемента управлениярычажковый (перекидной рычаг)
Способ крепления (монтажа)винт
Высота (мм)256
Ширина (мм)140
Глубина (мм)167
Стандарт российский (ГОСТ, ТУ)ГОСТ IEC 60947-2
Вид присоединяемых проводниковшина/провод
Моторный привод (дополнительно)1
Рабочая температураот -40°С до +70°С
Присоединение внешних проводниковпереднее
Вспомогательные (свободные) контактынет
Номинальный продолжительный ток Iu (А)400
Категория применения по селективностинеселективный
Расположение рукоятки ручного приводапереднее
Рабочий диапазон сетевого напряжения (В)24-690
Макс. сечение присоединяемых медных шин (мм)2х(6х32)
Включено в реестр промышленной продукции РФ1
Регулировка максимальных расцепителей тока1
Возможность установки индикатора отключения1
Диапазон регулировки теплового расцепителя (А)0,4-1In
Климатическое исполнение и категория размещенияУ3
Номинальный кратковременно выдерживаемый ток Icw (А)7500
Напряжение AC (В)690
Время номинально кратковременно выдерживаемого тока tcw (с)0.5
Уставки по току мгновенного срабатывания расцепителя Ii (А)5000
Возможность самостоятельного подключения дополнительных устройств1
Диапазон краткосрочной задержки расцепителя короткого замыкания (с)без выдержки
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)0 ; 0,08; 0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
