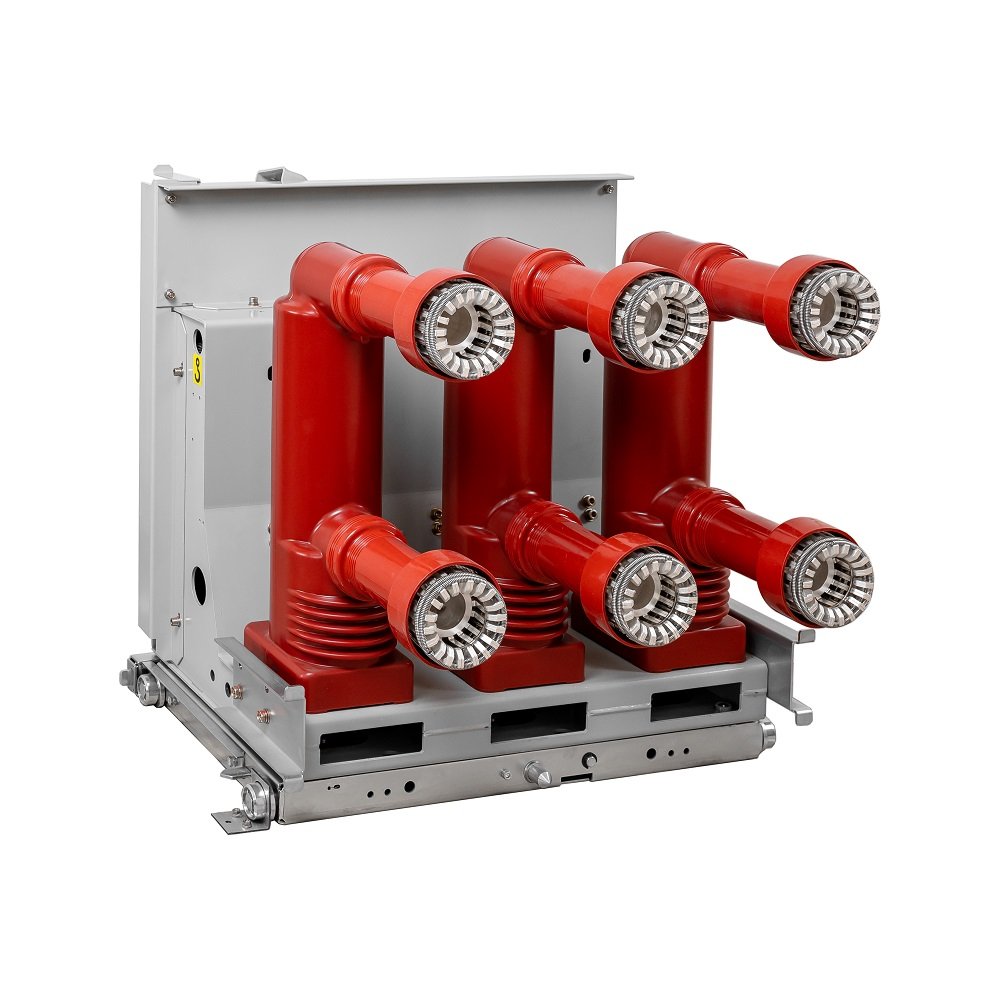

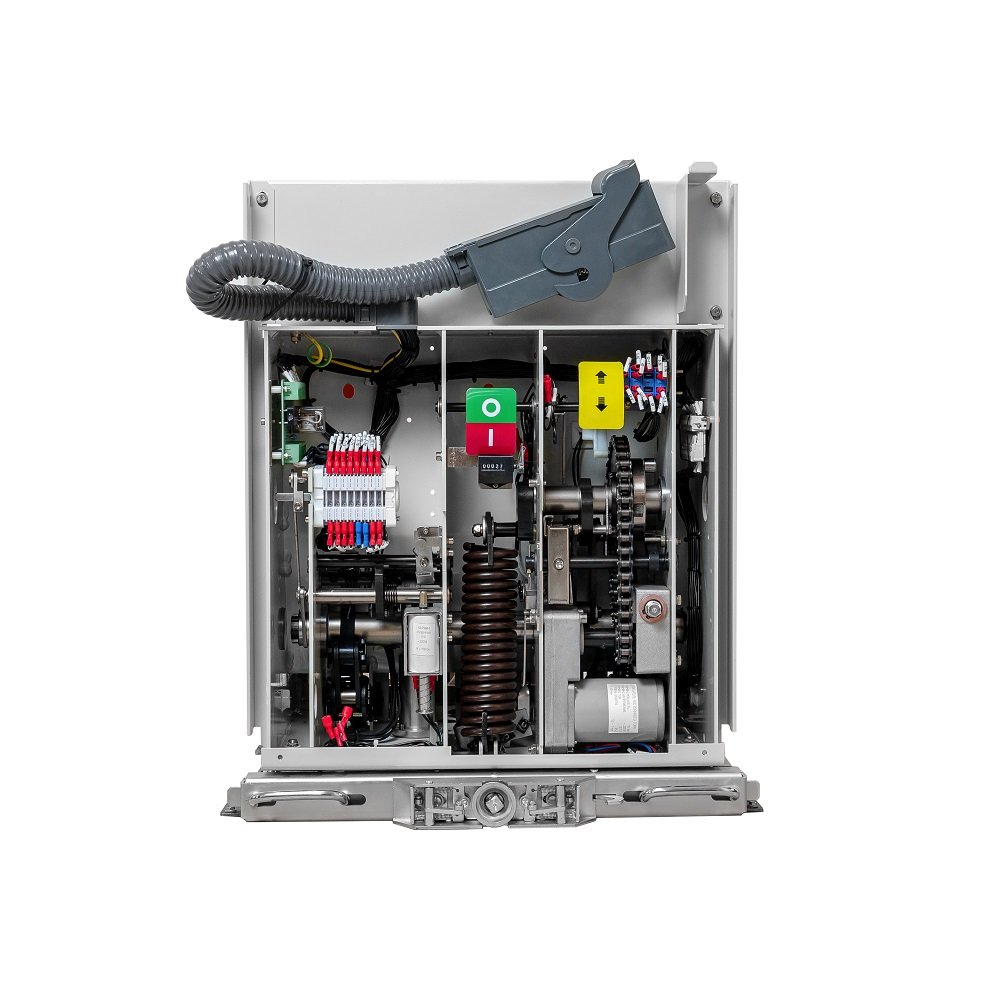

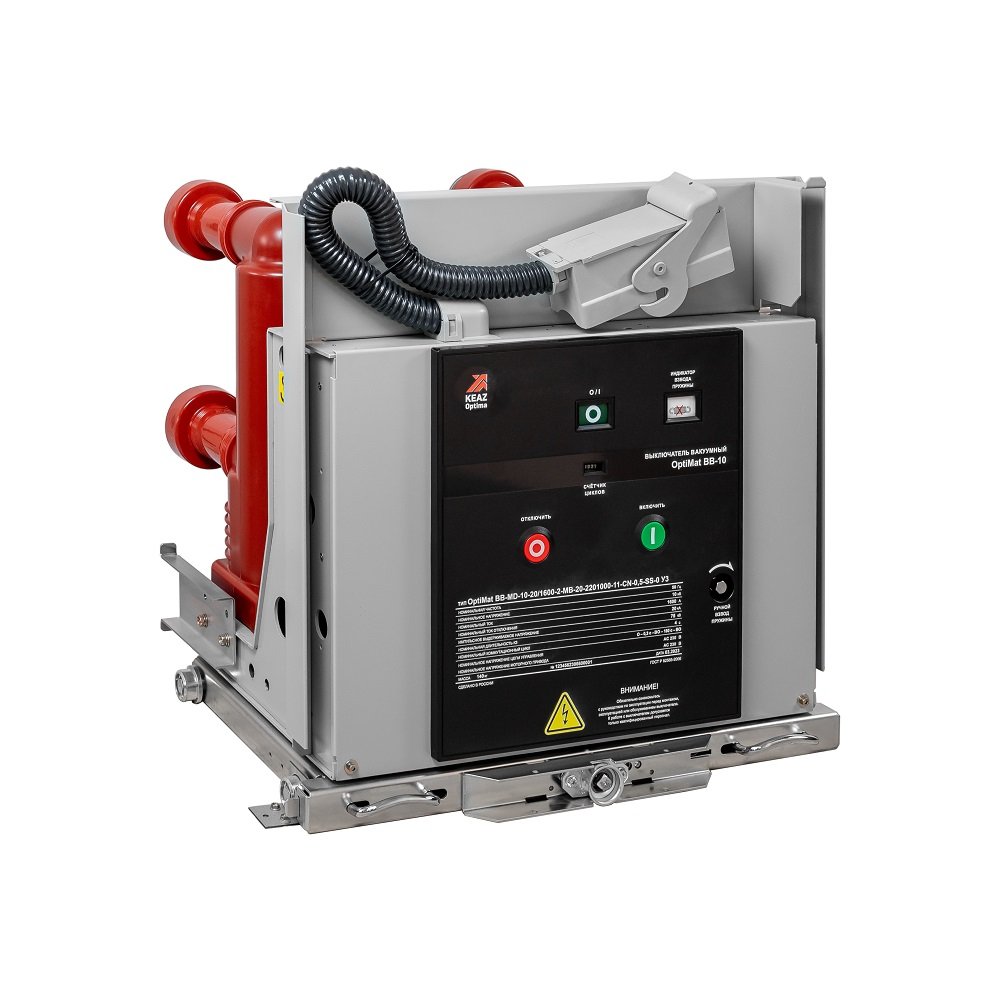

OptiMat BB-Комплектующие КРУ вакуумные выключатели

Дополнительные компоненты и аксессуары к Вакуумным выключателям OptiMat BB, которые позволяют КРУ-Строителям наиболее полно комплектовать Коммутационный отсек КРУ/КСО 6-10, 35кВ.

1. Блоки управления:

• Блоки управления к выкатными тележками и разъединителями заземляющими.

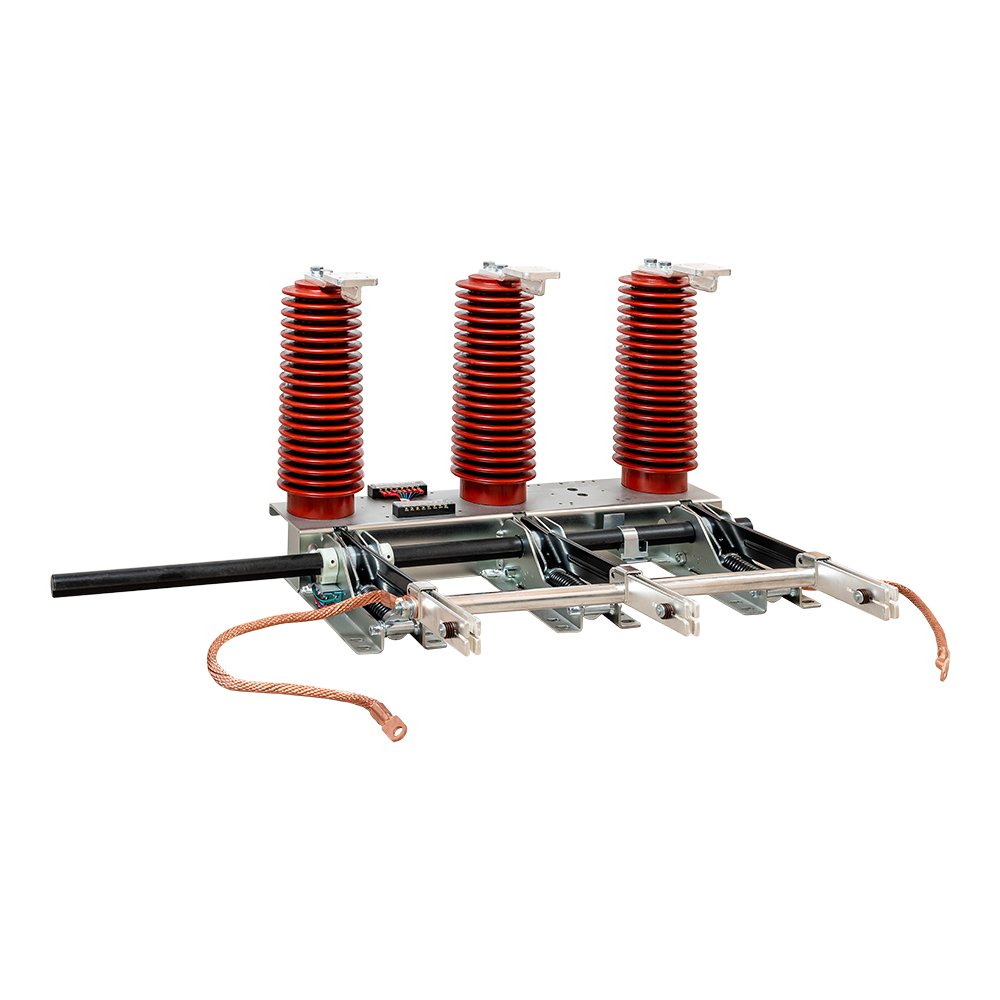

2. Разъединители заземляющие:

• Разъединитель заземляющий предназначен для работы в составе шкафов КРУ в сетях трехфазного переменного тока частотой 50 Гц, номинальным напряжением 10, 20 кВ с изолированной или заземленной через дугогасящий реактор или резистор нейтралью. Доступны также в исполнении с ёмкостным делителем и моторизованным приводом.

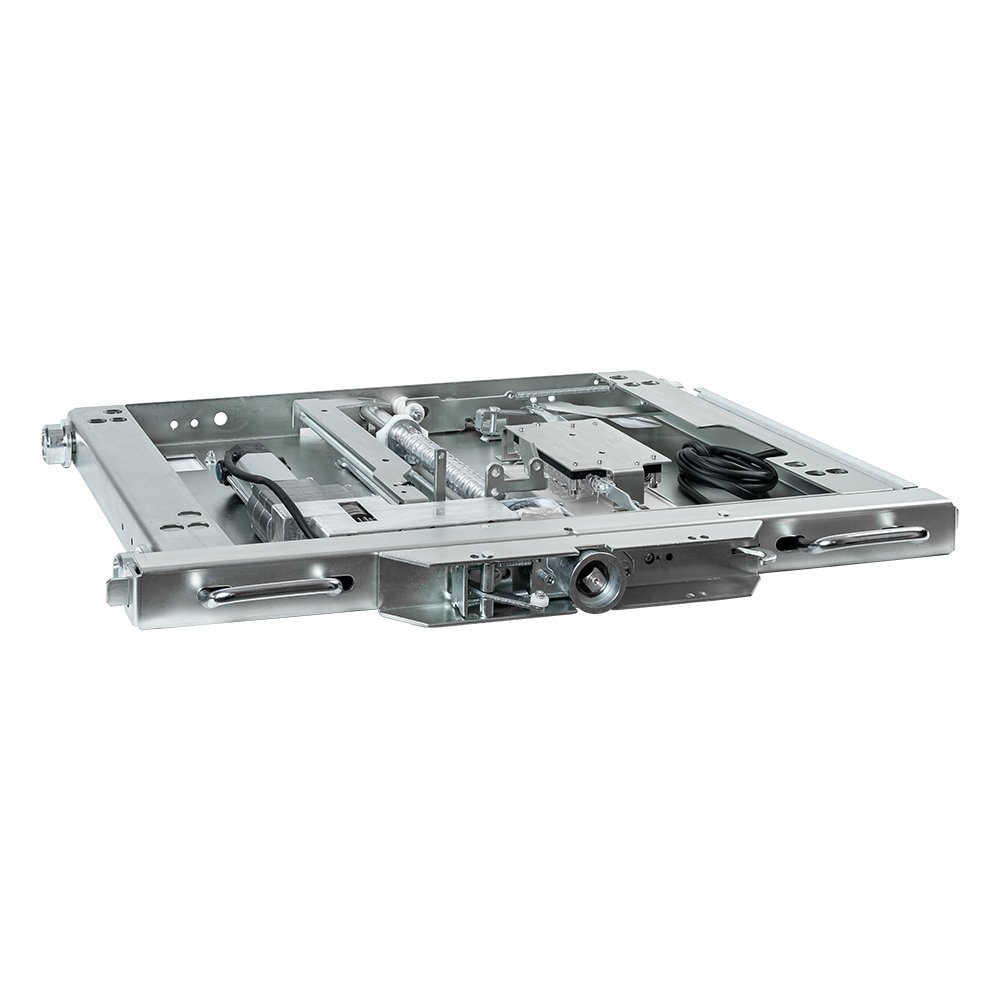

3. Тележки выкатные:

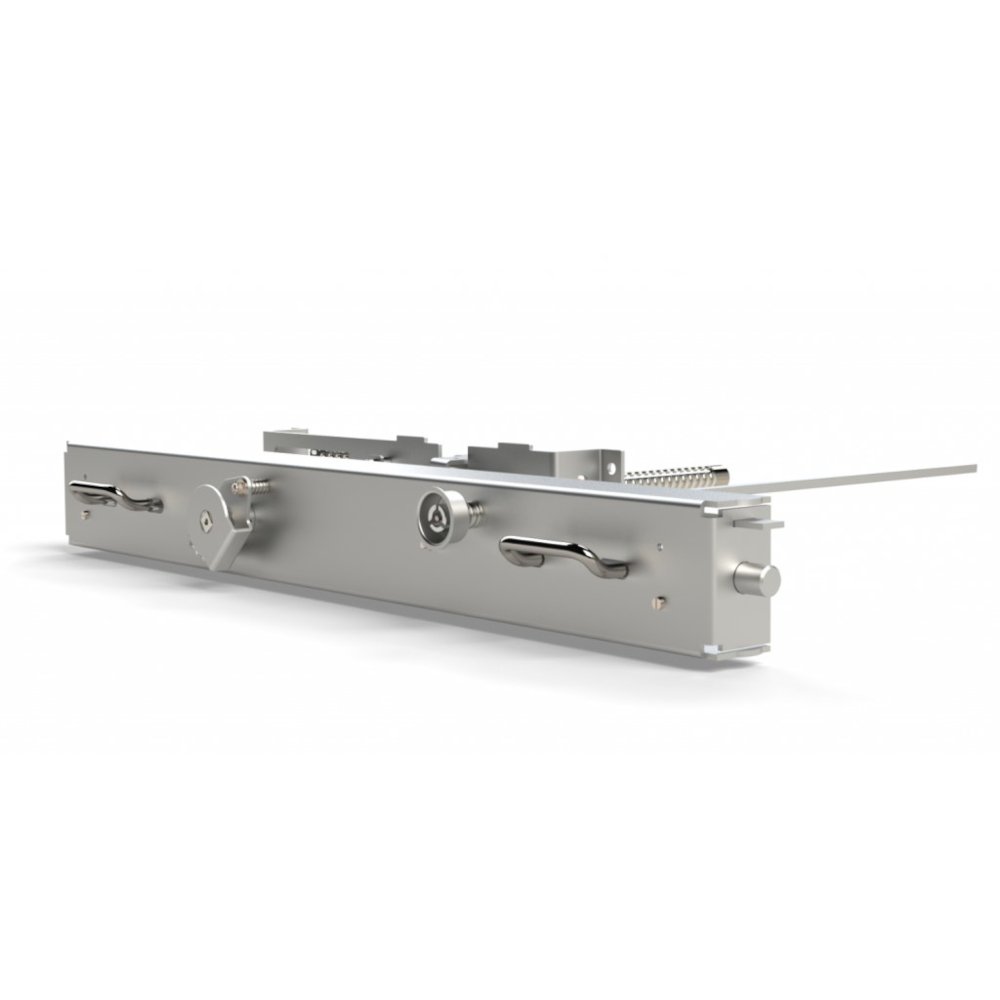

Тележка выкатная – металлическая конструкция для перемещения коммутационного аппарата внутри отсека выкатного элемента шкафа КРУ.

Тележка аппаратная моторизированная – конструкция для перемещения выкатного элемента из контрольного положения в рабочее (операция вкатывания) и обратно (операция выкатывания) в шкафах КРУ.

Управление тележкой:

• дистанционное (тележка перемещается при помощи электродвигателя через установленные в ней редуктор, муфту и цепную передачу);
• ручное (тележка перемещается при помощи рукоятки оперирования выкатным элементом).

Электродвигатель тележки рассчитан на номинальное напряжение = 220 В и номинальную мощность 180 Вт. Режим работы: не более одного цикла вкатывания-выкатывания в течение 5 мин. В комплекте с тележкой поставляется блок управления, который устанавливается в отсеке релейной защиты и автоматики шкафа КРУ. В алгоритме работы блока реализованы блокировки, предотвращающие:

• вкатывание тележки при открытой двери отсека выкатного элемента;
• вкатывание тележки при включенном заземлителе;
• вкатывание тележки при включенном заземлителе сборных шин;
• вкатывание и выкатывание тележки при включенном выключателе.

4. Изоляторы:

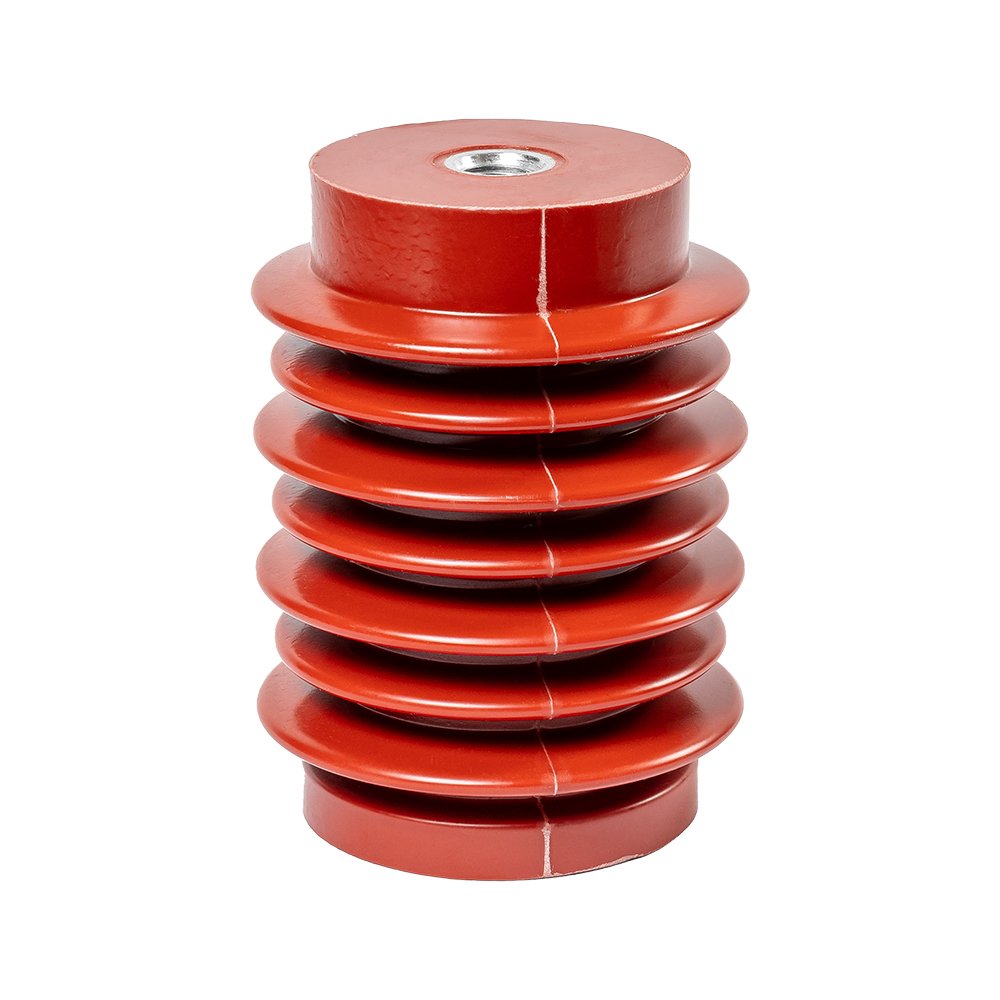

Изоляторы опорные предназначены для жесткого крепления и изоляции токоведущих шин от металлоконструкций КРУ 6-10, 35 кВ

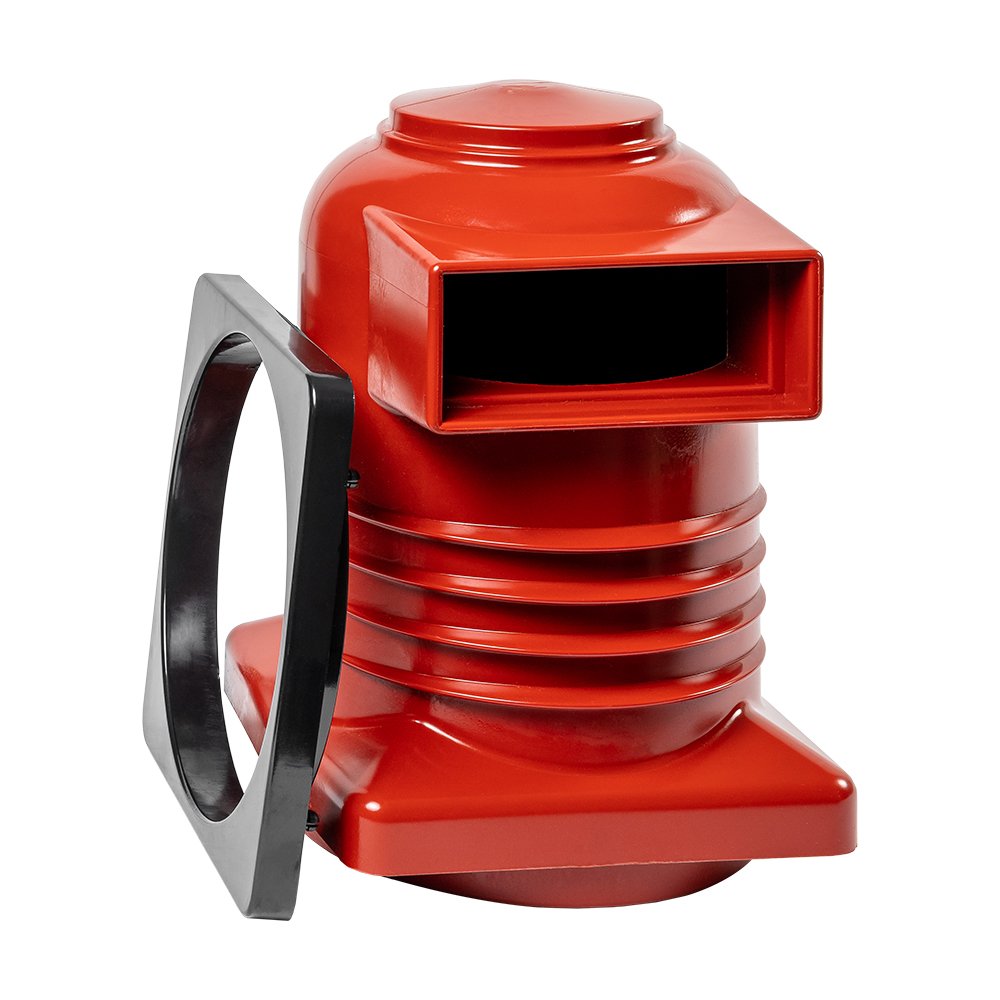

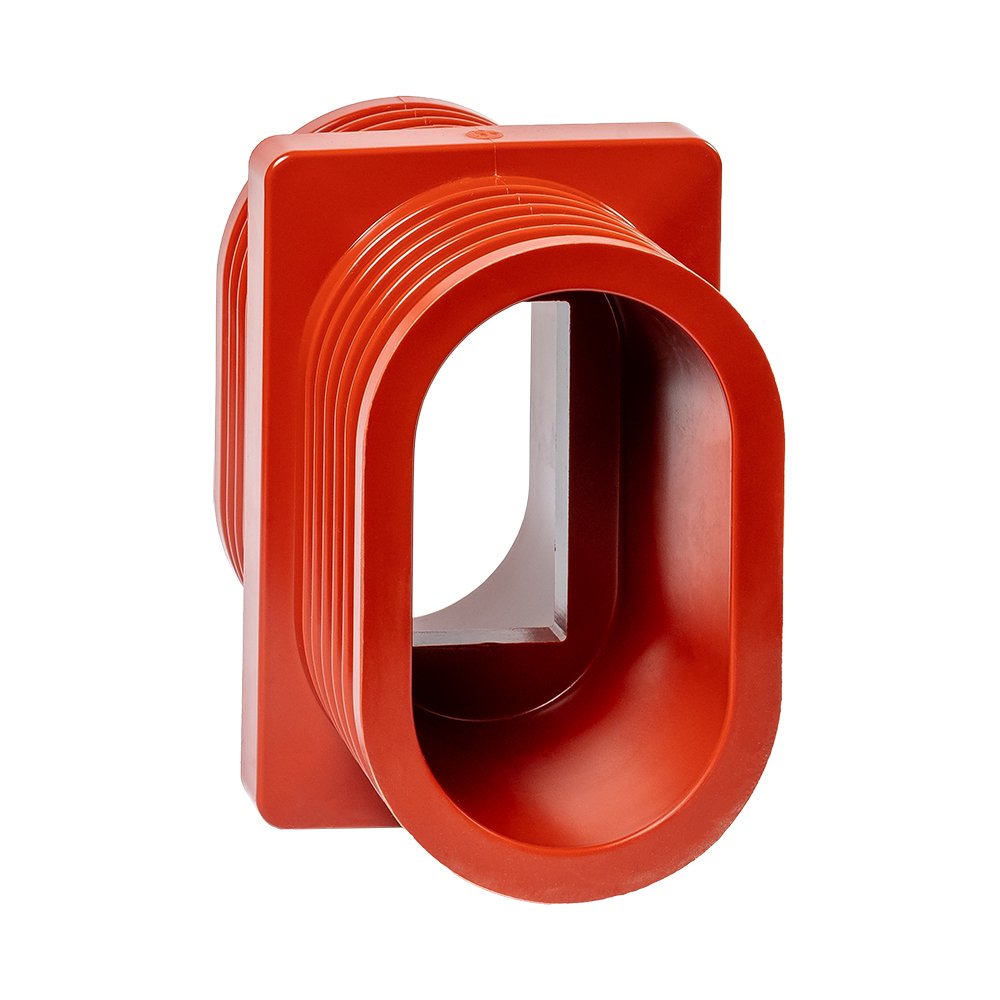

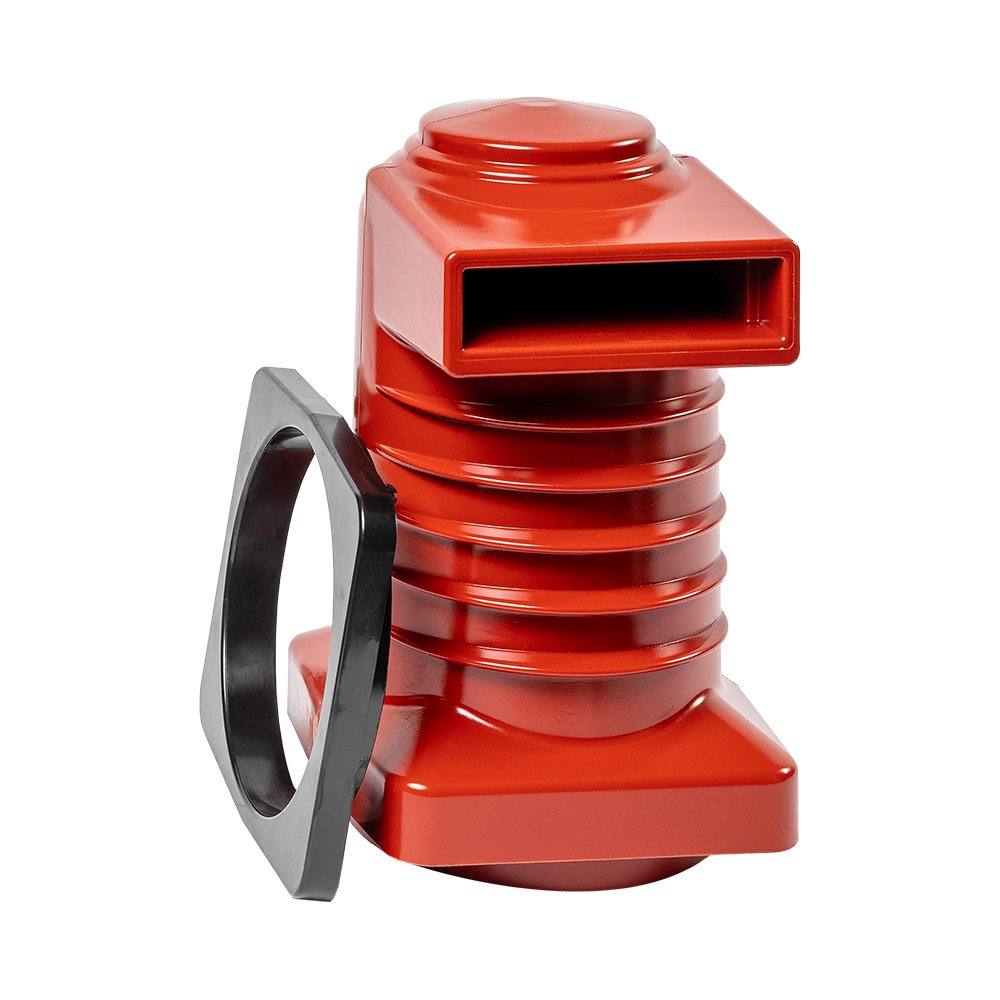

Изоляторы проходные предназначены для обеспечения изоляции токоведущих шин от металлического корпуса и устанавливается между отсеками КРУ 6-10, 35 кВ

5. Механизмы шторочные:

Механизмы шторочные предназначены для обеспечения защиты обслуживающего персонала от соприкосновения с токоведущими частями неподвижных контактов главной цепи КРУ 6-10, 35 кВ.

6. Блоки контактов и индикации:

Блок вспомогательных контактов предназначены для переключения цепей управления или сигнализации.

Блок индикации напряжения предназначен для работы в паре с опорным изолятором со встроенным емкостным делителем и является устройством контроля наличия или отсутствия напряжения между шиной и корпусом устройства. На передней панели блока выведены три светодиода, сигнализирующих о наличии напряжения на каждой из фаз соответственно.

Встроенное в корпус блока реле, позволяет при наличии или отсутствии напряжения между шиной и корпусом устройства реализовать логику работы электромагнитной блокировки или другого устройства

7. Контактные группы:

Контактные группы предназначены для установки в главных цепях выкатных элементов в шкафах КРУ внутренней установки на классы напряжений 6, 10, 35 кВ. Применяются в силовых электрических установках переменного и постоянного тока для надежного соединения выключателя с токоведущими частями ячейки

Контакты ламельные типа «тюльпан» - контакты розеточного типа, предназначенные для использования в ячейках и камерах КРУ с установкой в высоковольтный отсек КРУ.

Размеры Контактов ламельных:

Номинальный ток, А	Диаметр, мм	Длина, мм
630	74	59
1250	88	59
1600	94	59
2000	127	59
3150	57	59
4000	157	59

Контакты подвижные/неподвижные – токоведущие стержни, предназначенные для использования в ячейках КРУ с установкой в высоковольтный отсек КРУ.

8. Привода, блокировки и другие аксессуары.
